Corbat de tub
Corbem tub en una peça.
Nanses, bastidors, protectors i conduccions porten cada cantonada corbada en el mateix tub, així que no cal repassar cap soldadura.
Demana pressupostCompte gratuït, sense compromísNDA mutu signat abans que pugis res.

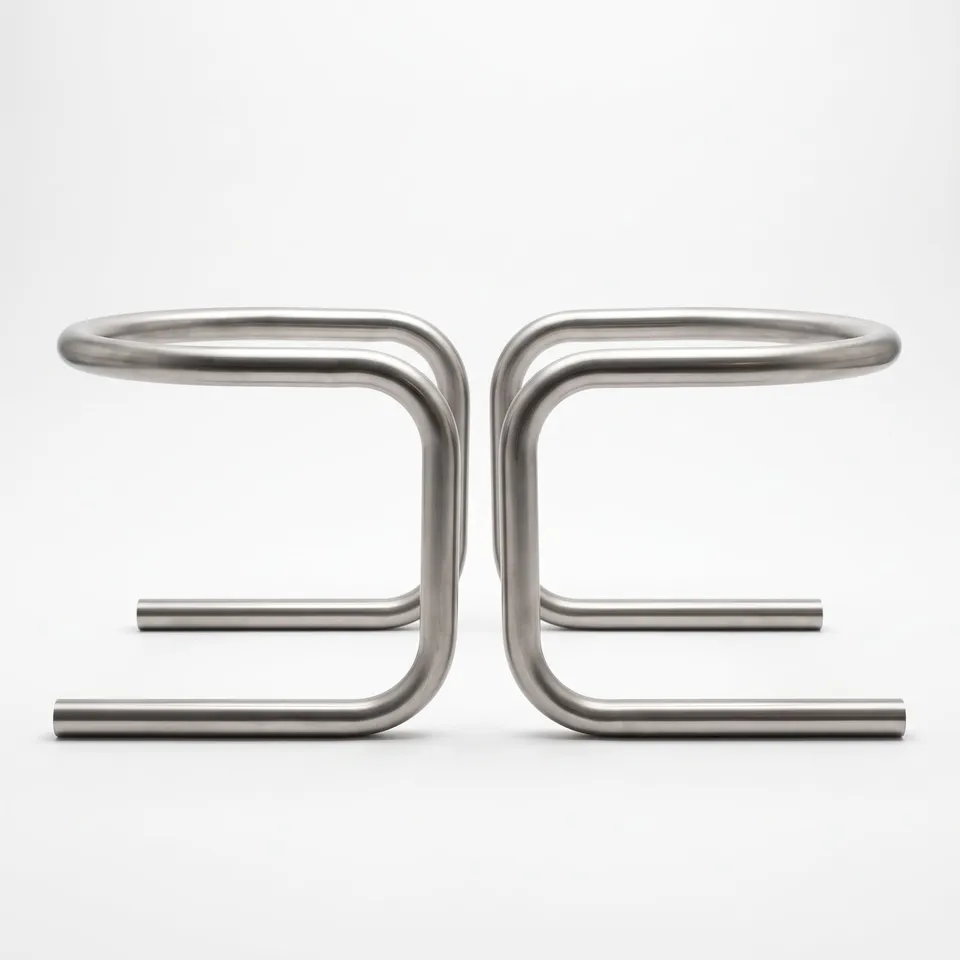

Corbat CNC · inoxidableEsquerra i dreta, un sol programaCom es fa una peça corbada.

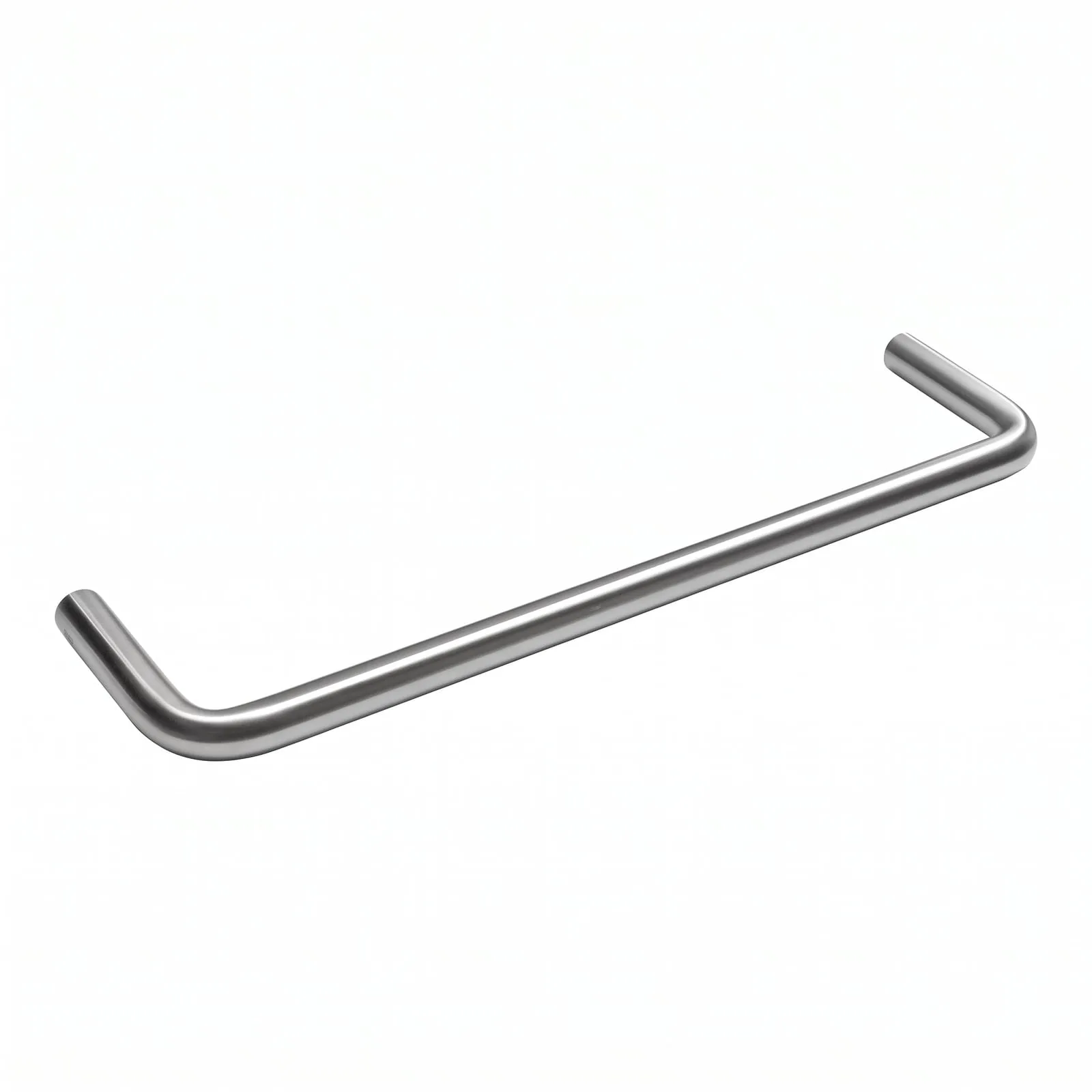

Radi comprovat · inoxidable
Es comprova en pressupostar
Comprovem primer cada corba.
Abans de donar-te preu, el teu enginyer comprova la peça amb tres regles, perquè una corba problemàtica es vegi al plànol i no a la primera mostra.
Què és el corbat de tub
El corbat de tub arrossega tub recte al voltant d’una matriu en una corbadora CNC, de manera que les cantonades d’una nansa, un bastidor, un protector o una conducció es formen en el mateix metall. Allà on un bastidor soldat resol cada cantonada amb un tall i una soldadura, una peça corbada no té cap unió que pugui fallar ni res per repassar.
Tot sobre el corbat de tub
Fitxa tècnica
Materials
Triar procés
Preguntes
Dubtes sobre corbat de tub
Quin és el radi mínim de corbat d’un tub?
La regla de treball és un radi de fibra neutra d’almenys 2 vegades el diàmetre del tub; s’hi pot anar més tancat amb mandrí i el gruix adequat, però costa més i no tots els materials ho aguanten. La teva corba es comprova contra la matriceria real en pressupostar, així que el radi del pressupost és un que una matriu pot fer de veritat.
Com eviteu que el tub s’arrugui o s’enfonsi?
Amb utillatge, no amb sort: un mandrí interior sosté l’interior durant la corba i una sabata reforça la paret interna, que és on comencen les arrugues. Que calguin depèn de la relació entre diàmetre i gruix i de com de tancat és el radi; el teu enginyer els especifica quan la geometria ho demana i els inclou al preu.
Podeu corbar tub quadrat o rectangular?
Sí: les seccions quadrades i rectangulars es corben a les mateixes corbadores d’arrossegament rotatiu, amb matrius específiques de secció per controlar el guerxament i mantenir les cares planes. El rang pràctic de mesures és menor que en tub rodó i els radis tancats castiguen més la cara exterior, així que les corbes en tub quadrat es comproven cas per cas.
Es pot corbar tub d’alumini 6061-T6 o 6082-T6?
No amb fiabilitat en radis tancats: l’estat T6 s’esquerda a la part exterior de la corba. Les sortides habituals són un radi més gran, un estat més tou que es cura després, o passar la peça a 6060/6063, que corben net. El teu enginyer te n’avisa en pressupostar en comptes de deixar que falli a la primera mostra.
També talleu, foradeu i soldeu les peces corbades?

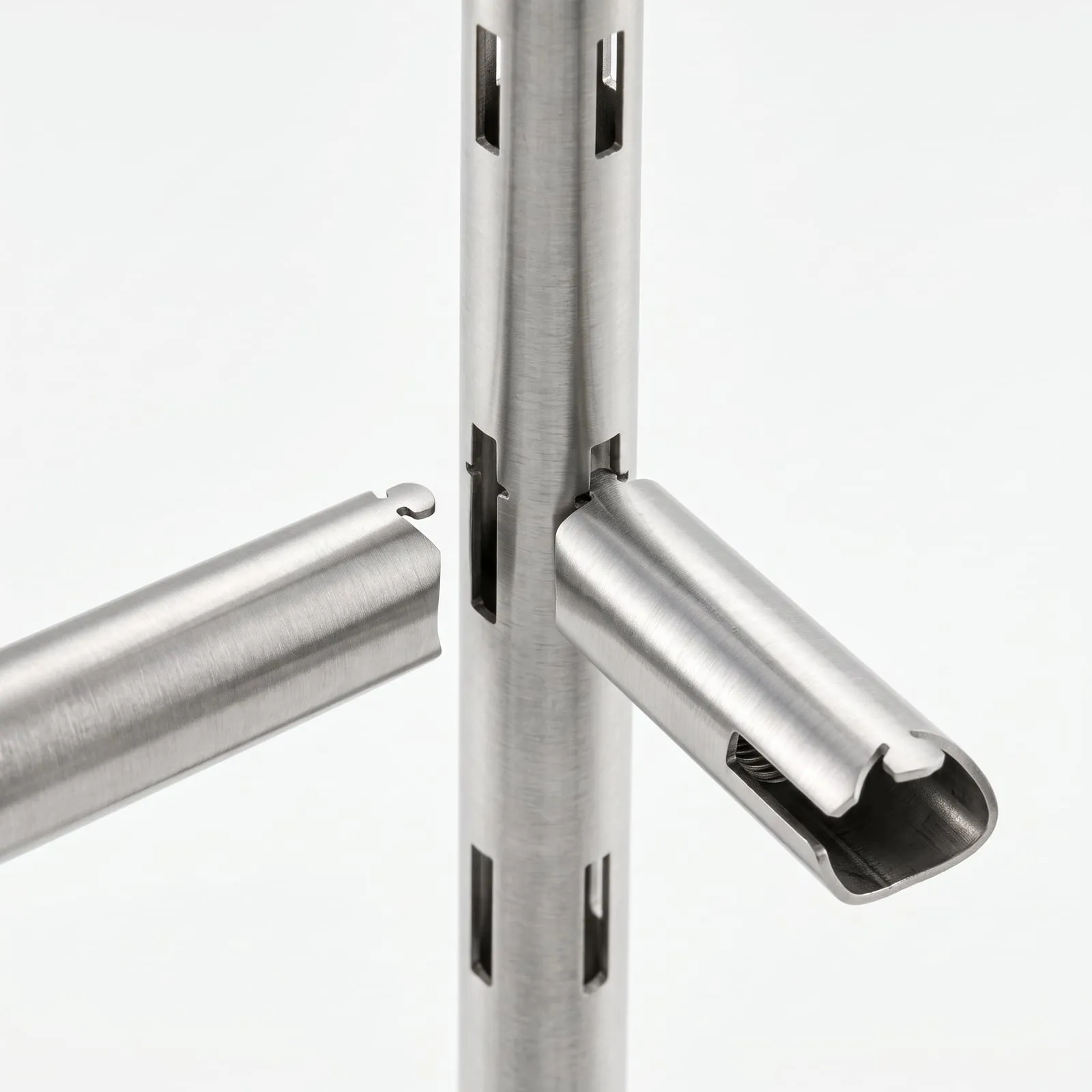

Sí: el tall a mida, els forats, les boques, el conformat d’extrems i la soldadura a altres elements s’especifiquen sobre el mateix plànol i es pressuposten junts. Un tub corbat que necessita detalls tallats amb làser o un suport soldat no es converteix en el problema d’un segon proveïdor.
Quins fitxers he d’enviar?
Un fitxer STEP de la peça i un plànol 2D en PDF amb les cotes crítiques. Les dades de la corbadora —angles, girs i llargades rectes— les treu l’enginyer de la teva geometria STEP, així que no has d’aportar una taula de corbat.
Quina és la comanda mínima?
No hi ha mínim fix: el que limita una comanda molt petita és el preu, no una política. Una nansa corbada es pressuposta igual que un lot de mil elements de bastidor.
