Rahmen, die rechtwinklig zusammenpassen.

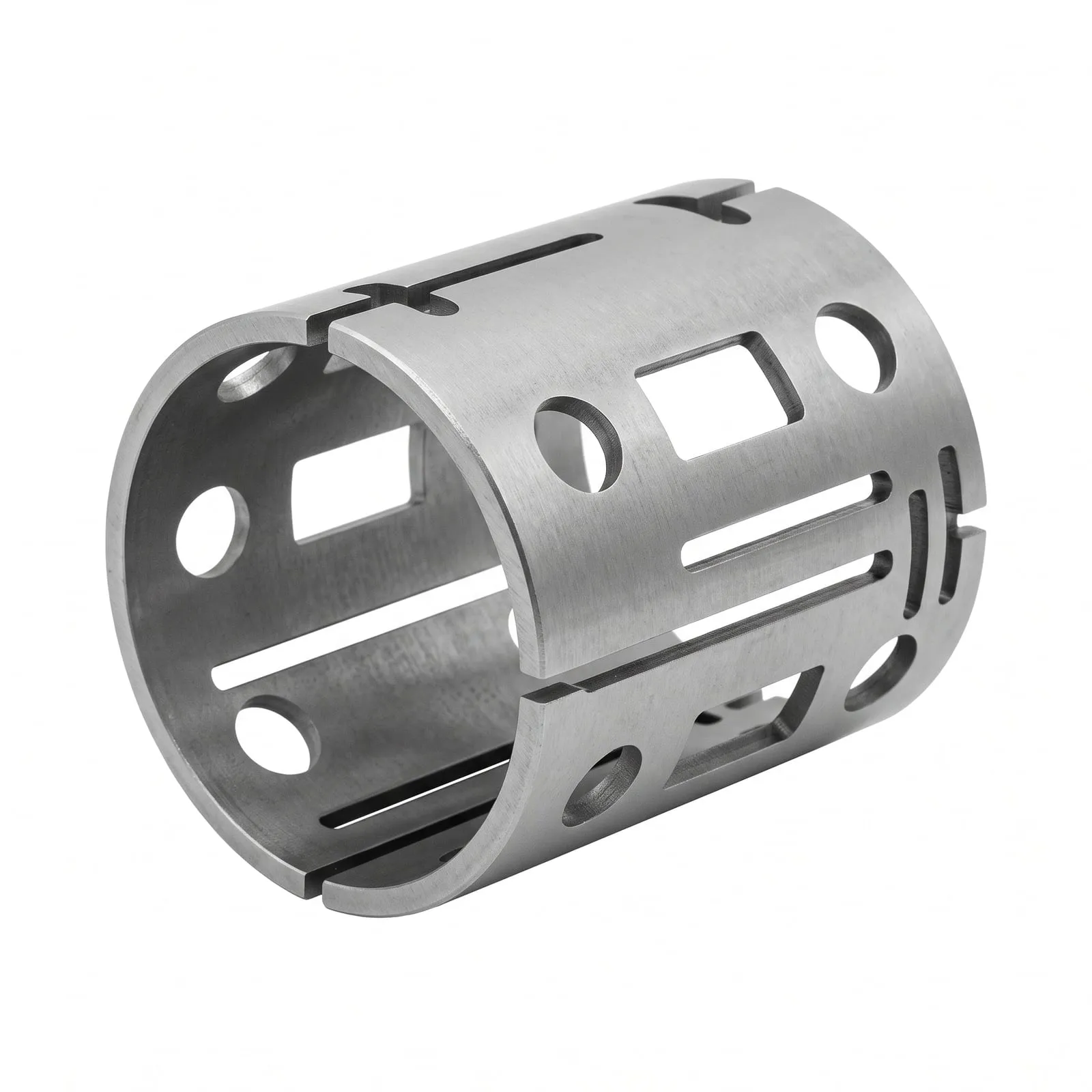

Ein Flachbettlaser schneidet 2D-Teile aus Blech; ein Rohrlaser ergänzt eine Drehachse, die das Rohr unter dem Strahl dreht. Damit schneidet ein Programm jedes Element auf Länge und bringt jede Bohrung, jeden Schlitz, jede Ausklinkung und Gehrung über den ganzen Umfang an — Arbeitsgänge, die sonst Säge, Ständerbohrmaschine und Handschleifer brauchen, jeder mit eigener Einrichtung und eigener Toleranzkette.

Beides, in einem Angebot. Der Laser schneidet Zapfen, Schlitze und Ausklinkungen in die Elemente, der Rahmen wird zusammengesetzt und MIG oder TIG geschweißt, auf Rechtwinkligkeit geprüft und verputzt, wo die Oberfläche es verlangt. Wenn Sie selbst schweißen, können Sie nur die geschnittenen Rohre bestellen, standardmäßig bieten wir aber die fertige Schweißbaugruppe an.

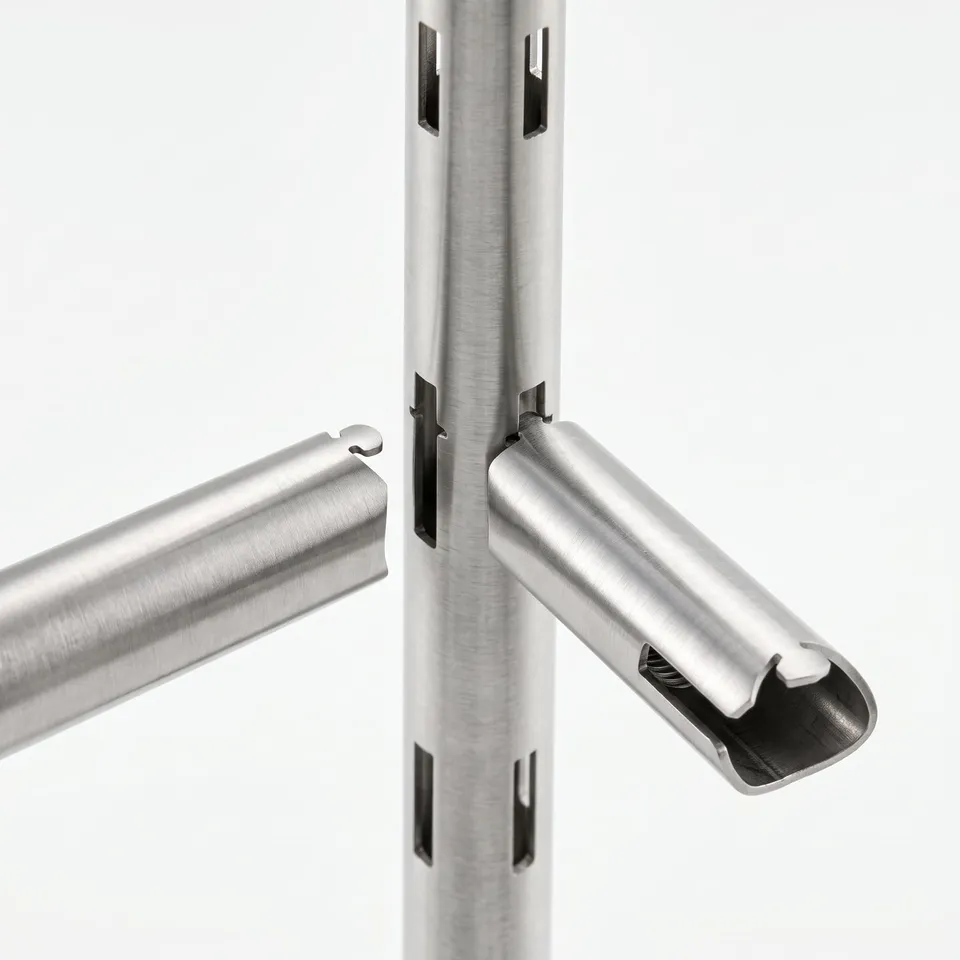

Zapfen, die in ein Element geschnitten sind, greifen in Schlitze im nächsten, sodass jede Verbindung in genau einer Lage sitzt. Der Rahmen fixiert sich selbst: Er lässt sich ohne eigene Schweißvorrichtung rechtwinklig zusammensetzen. Das senkt die Schweißkosten und das Risiko eines Rahmens, der Stange für Stange stimmt, als Baugruppe aber nicht.

Rundrohr von Ø12 mm bis Ø220 mm, Vierkantquerschnitte bis 150 × 150 mm und Rechteck bis 200 × 100 mm, aus Stangen bis 6 m, dazu offene Profile wie Winkel und U. Die genauen Grenzen hängen von der Maschine ab, auf der Ihr Auftrag läuft, deshalb bestätigt Ihr Ingenieur sie beim Angebot.

Eine STEP-Datei des Rahmens oder der einzelnen Elemente, plus eine 2D-PDF-Zeichnung mit den kritischen Maßen und Schweißangaben. Die Programmierung für den Rohrlaser entsteht aus Ihrer STEP-Geometrie — Sie müssen nichts je Element abwickeln oder neu zeichnen.

Es gibt keine feste Mindestmenge — bei sehr kleinen Aufträgen setzt allein der Preis die Grenze, keine Regel. Ein einzelner geschweißter Rahmen wird genauso kalkuliert wie eine ganze Serie.

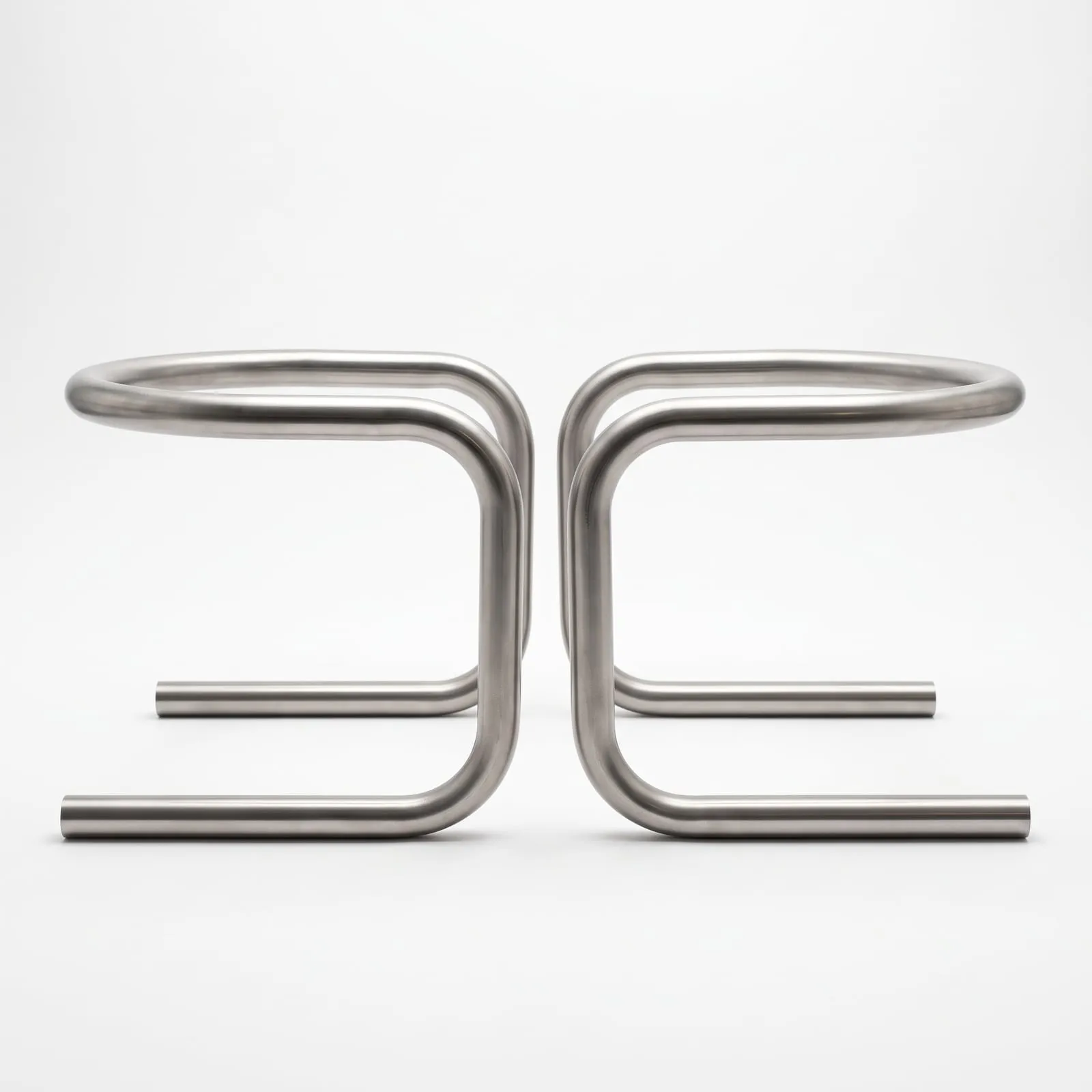

Dann wird der Auftrag aufgeteilt, nicht abgelehnt: Gerade Elemente laufen auf dem Rohrlaser, gebogene auf einer CNC-Biegemaschine, und alles kommt beim Schweißen wieder zusammen — ein Angebot, eine Rechnung, ein fertiger Rahmen. Ihr Ingenieur entscheidet die Aufteilung beim Angebot; wie die gebogenen Elemente entstehen, steht unter Rohrbiegen.
